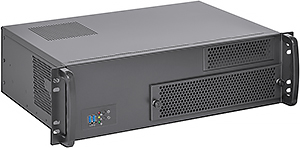

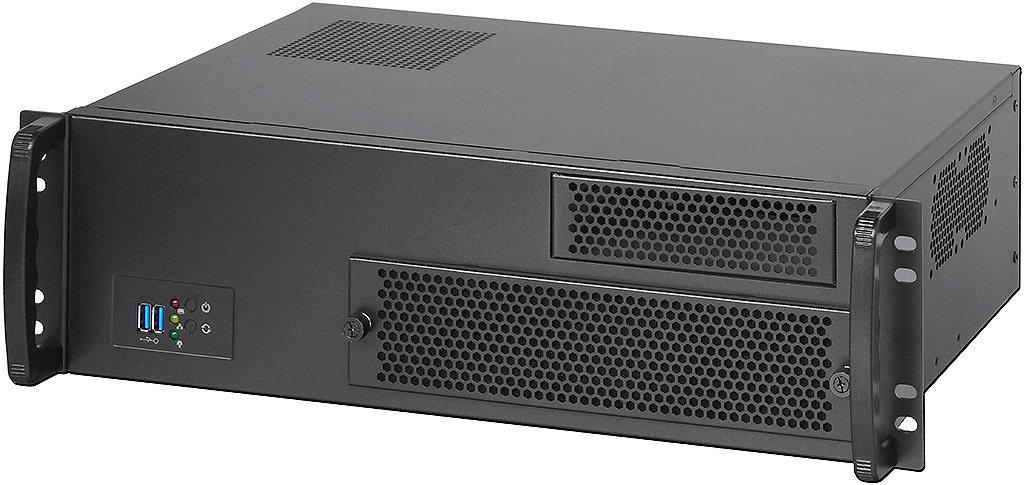

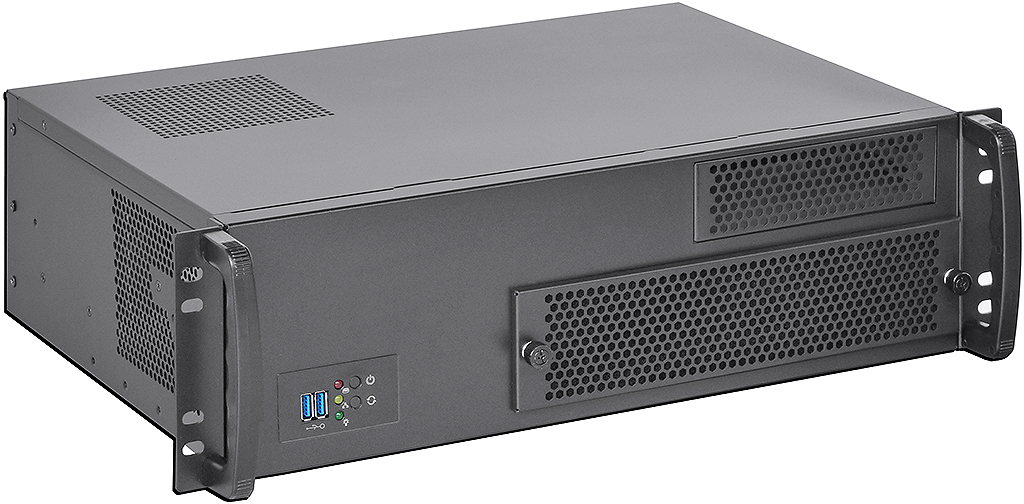

C330B 3U BLACK ラック マウント ・ ウォールマウントATXシャーシ
 初量産と出荷日: 2008年09月05日、ウェブページ最新更新日: 2024年12月04日



ATXおよびマイクロATXの時代はマルチコアのCPUプラットフォームの時代が来る主流で「高速」、「安定」するサーバーシステムはこのシャーシのデザインによって提示される構築である。この機種の新しいデザインの主な特徴はシャーシの奥行きが300mmだけであり、標準19"ラック マウント ・ キャビネットの前後スペースにC330Bが二セットを取り付けられて効果的な「低コスト」、「省スペース」の価値があり、フロントアクセスラックマウントするI / Oと壁取り付けプラットフォームも構築できる。前部に2つの吸気60mmファンと「前面」、「背面」と「側面」パネルに5つの排気60mmファン(オプション)と組み合わせて4つのドライブベイが付属するシャーシ構成ですべての標準12"x9.6" ATX MBのフォームファクタと標準PS2電源に適合する通常のサーバシステムのアプリケーションを対応している。










* 拡張ベイ: 内蔵3.5インチx3、5インチ ODDx1または内蔵2.5インチ SSDx2
* フロントベゼルにUSB 2.0ポートx2を装備 (USB 3.0がオプション)
* 冷却装置: フロントパネルに吸気フィルタ付き2-ball 60mmx25mmファンx2 (ファン型番# SunTai6025)

* 1.2mm厚さの高強度SGCC板金を使用している

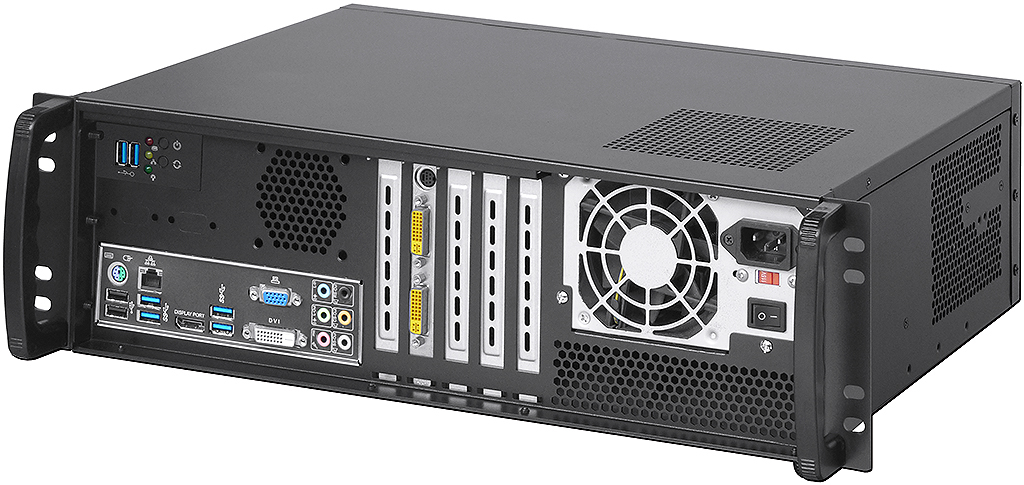

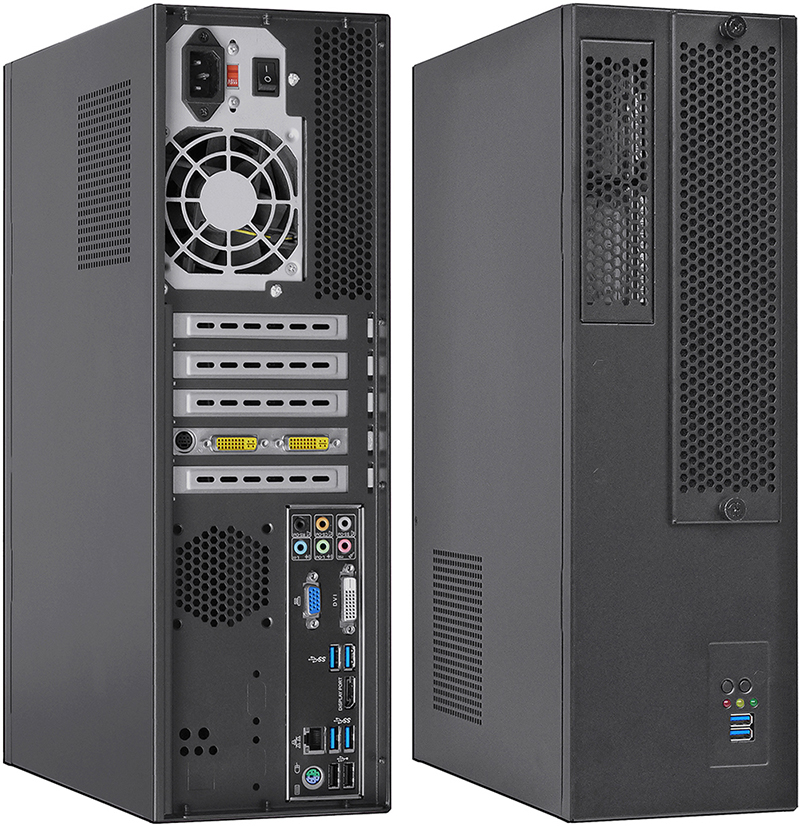

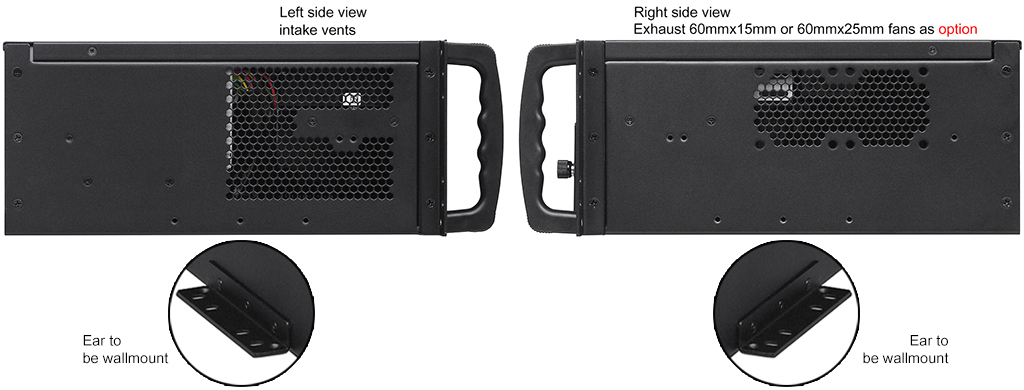

* I/Oフロントアクセスまたは後ろアクセスまたは壁付けを使うことができる (特別な固定金具必要なし)
* 対応マザーボード: ATX(12"x9.6")、MicroATX(9.6"x9.6")、Mini-ITX(6.7"x6.7")
* 対応電源: 8cm~12cm~14cm ファンのバージョンのPS2電源 (最大奥行き: 140mm)
* フルハイトの拡張カードが4枚対応できる (カード最大奥行き135mmと165mmと217mm
* 表面塗装: 高強度の傷つきにくい艶消し黒色塗装またはベージ色 (ベージの塗装番号がRAL 9018)
* Taiwan Genesys Group全世界品質3年保証 (全部の電子部品も含む)
* 本体寸法: 19" x 3U x 300mm (幅×高×奥行11.81")

* 付属部品: M3 truss head x 8pcs, #6 round head x 20pcs, Metal MB stand-off x 2pcs
* 梱包詳細: NW 5 KG, GW 7 KG, 1.93 CUFT (だんボール寸法は56x43.5x22.5cm)

* 注: マザーボードを組立てるとき、後ろパネルと電源をお先に取り外したほうがお薦めである

* 御注意: フルハイトのGPUカードの上側に電源入力があれば3Uシャーシには入れない

型番/品名

:

C330B

3U black rackmount wallmount ATX chassis

オプション A

:

PS2電源

8cm~12cm~14cm ファンのバージョンのPS2電源 (最大奥行き: 140mm)

オプション B

:

SunTai6025

SunTai 60mmx25mmファン x5個 (1個後ろパネルで、2個側パネルで、2個フロントパネルで再搭載できる)

オプション C

:

25-35-BK

1x5.25" ODDベイに1x3.5" HDD固定金具または1x3.5" ベイに2x2.5" SSD固定金具

オプション D-1

:

NJ-600

600mm 3ステージ スライドレール (単位はペアで、耐荷重65KGM、キャビネット内部奥行き600~1200mmに対応)

オプション D-2

:

NJ-2020-18

18-inch スライドレール (単位はペアで、キャビネット内部奥行き456.7mm~810mmに対応)

オプション D-3

:

1234U-RMK

1234U シャーシの後ろに取り付ける金具 (単位はペア)

オプション E-1

:

RW135-12G

1x5.25" ODDベイに1x3.5" リムーバブルラック SATA/SAS 12G

オプション E-2

:

RW135

1x5.25" ODDベイに1x3.5" リムーバブルラック SATA/SAS 6G

オプション E-3

:

TL135-12G

1x5.25" ODDベイに1x3.5" TrayLess リムーバブルラック SATA/SAS 12G

オプション E-4

:

TL135

1x5.25" ODDベイに1x3.5" TrayLess リムーバブルラック SATA/SAS 6G

オプション E-5

:

RW225-12G

1x5.25" ODDベイに2x2.5" リムーバブルラック SATA/SAS 12G

オプション E-6

:

RW625-12G

1x5.25" ODDベイに6x2.5" リムーバブルラック SATA/SAS 12G

オプション E-7

:

RW825-1525

1x5.25" ODDベイに8x2.5" リムーバブルラック SATA/SAS 6G

オプション E-8

:

RW425-NVMe

1x5.25" ODDベイに4x2.5" リムーバブルラック U.2 NVMe 32G

オプション E-9

:

RW425-12G-MS

1x5.25" ODDベイに4x2.5" リムーバブルラック SFF-8643 12G

オプション E-10

:

RW425-12G

1x5.25" ODDベイに4x2.5" リムーバブルラック SATA/SAS 12G

オプション E-11

:

RW425

1x5.25" ODDベイに4x2.5" リムーバブルラック SATA/SAS 6G

オプション F-1

:

1MSAS-4SATA-500MM

SFF-8087 Mini-SAS (Host) to Four SATA (Device) cable

オプション F-2

:

SFF-8643-500MM

SFF-8643 Mini-SAS HD (Host) to SFF-8643 Mini-SAS HD (Device) cable

オプション F-3

:

4SATA-SFF-8643-500MM

Four SATA (Host) to SFF-8643 Mini-SAS HD (Device) cable

オプション F-4

:

SFF-8643-4SATA-500MM

SFF-8643 Mini-SAS HD (Host) to Four SATA (Device) cable

オプション G-1

:

2U2011A-8080

2U Intel LGA2011 LGA2066 active CPU cooler Square (2U 3U 4U chassis compatible)

オプション G-2

:

2U2011A-5694

2U Intel LGA2011 active CPU cooler Narrow (2U 3U 4U chassis compatible)

オプション G-3

:

2U115XA

2U Intel LGA115x Xeon 1230 active CPU cooler (2U 3U 4U chassis compatible)

オプション G-4

:

2U4094A-SP3

2U AMD EPYC LGA4094 active CPU cooler SP3 (2U 3U 4U chassis compatible)

オプション G-5

:

2U1718A-AM5

2U AMD AM4 AM5 active CPU cooler (2U 3U 4U chassis compatible)

オプション G-6

:

2U3647A-S82

2U Intel LGA3647 active CPU cooler Square (2U 3U 4U chassis compatible)

オプション G-7

:

2U3647A-R82-1

2U Intel LGA3647 active CPU cooler Narrow (2U 3U 4U chassis compatible)

オプション G-8

:

2U4189A-M82

2U Intel LGA4189 active CPU cooler (2U 3U 4U chassis compatible)

オプション G-9

:

2U1700A-R67

2U Intel LGA1700 active CPU cooler (2U 3U 4U chassis compatible)

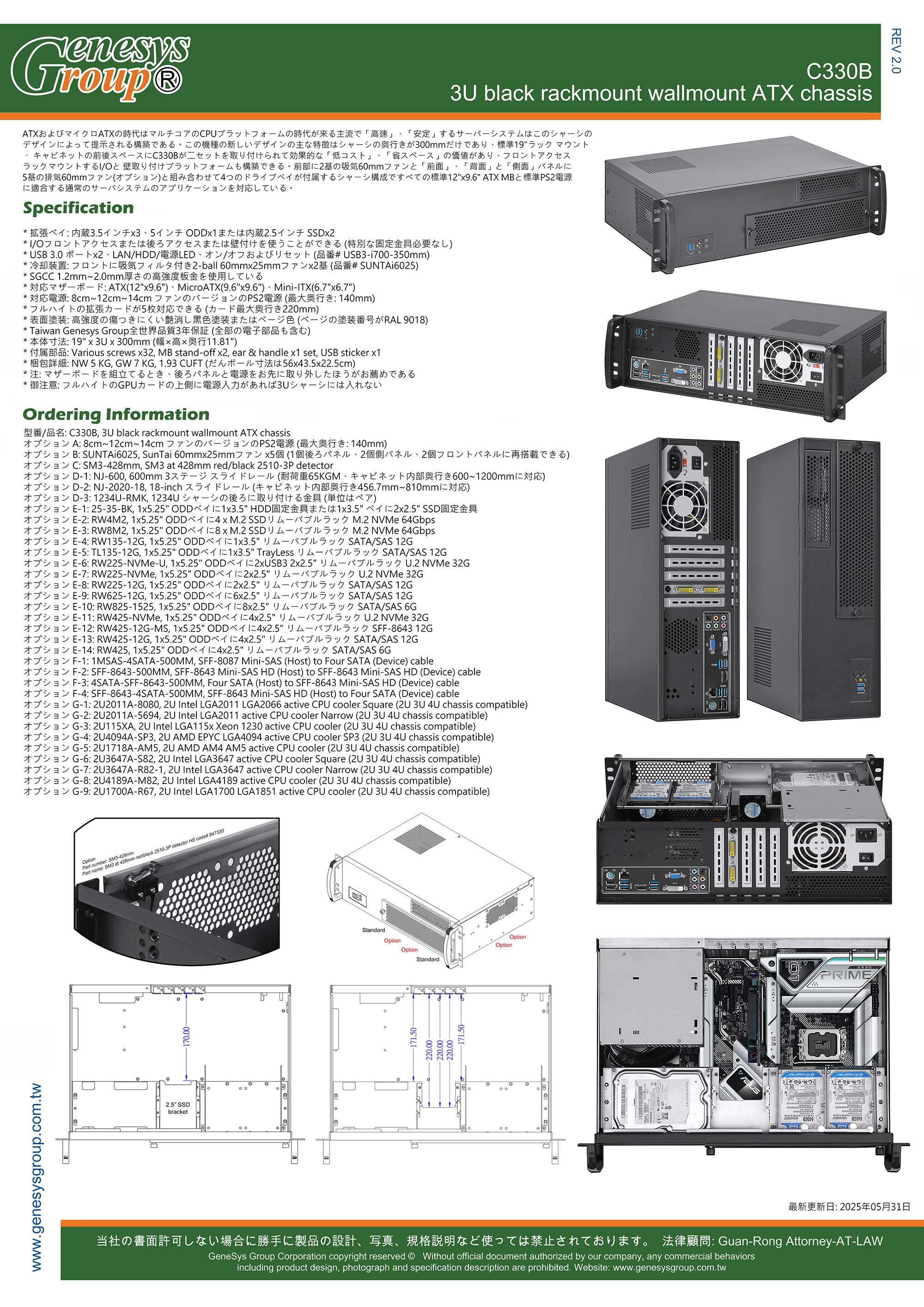

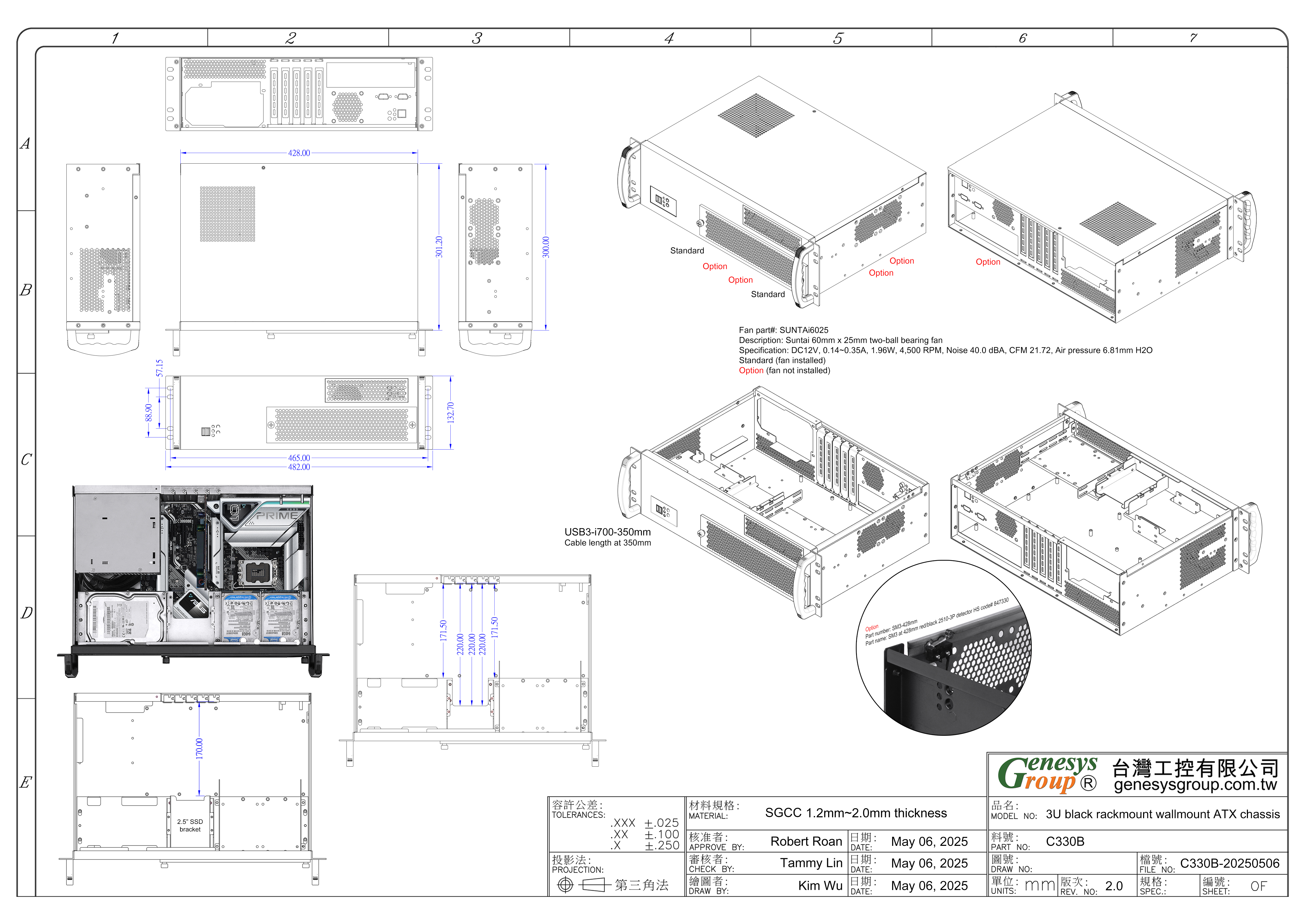

 カタログ       寸法図
